Aurinkopaneelin maadoitusteline

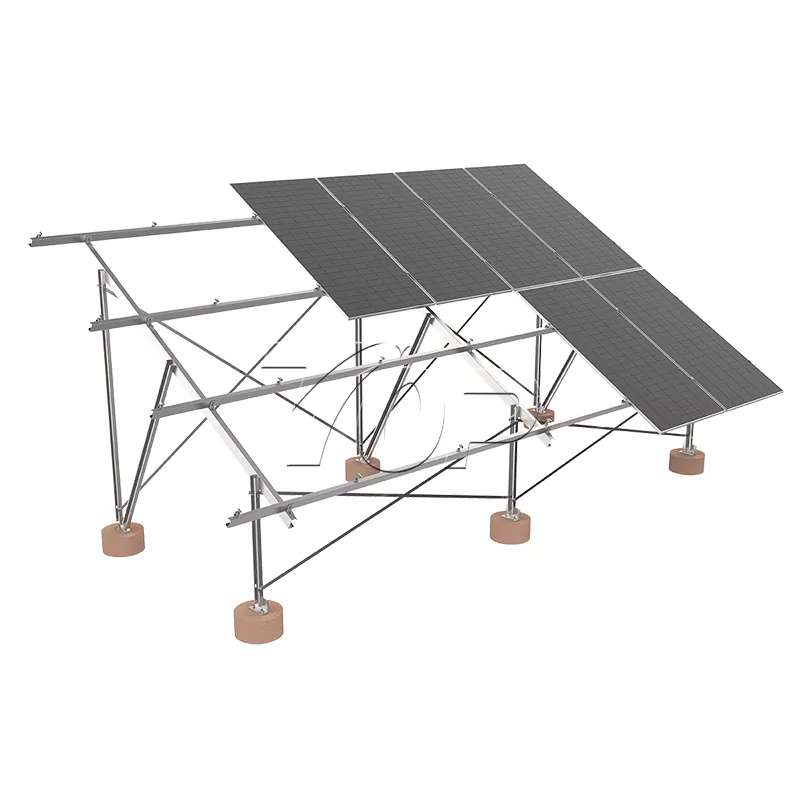

Yläenergiaa, joka on suunniteltu ja tuotettu C-muotoinen aurinkopaneelin maadoitusteline, pääasiassa päärakenteena. On korkea lujuus-paino-suhde. Tämä maa -asennus aurinkokunta voi vähentää koko tukijärjestelmän painoa varmistaen samalla riittävän kantokyky. Sen kevyemmät kiinnikkeet ovat helpompia kuljetuksen ja asennuksen aikana, samalla kun vähentävät myös säätiön kuormitusvaatimuksia.

Tuoteparametrit

Korkea lujuusmateriaali: Kuuman galvanoitu teräs (HDG) tai anodisoitu alumiini tarjoaa erinomaisen korroosionkestävyyden ja rakenteellisen lujuuden, jonka elinkaari on yli 25 vuotta.

Modulaarinen suunnittelu: Aurinkopaneelin maadoitusteline tukee nopeaa kokoonpanoa ja säätöä, yhteensopiva monien aurinkopaneelikokojen kanssa.

Tuulenkestävyys: Optimoidun jauhetun kiinnitys aurinkotelineen rakennesuunnittelu ja perustan kiinnitys voi vastustaa tuulen nopeutta yli 60 m/s, joka sopii korkealle tuulen painealueelle.

Joustava asennuskulma: Tukea kiinteää kallistuskulmaa (15 ° -60 °) tai vuodenaikojen kulman säätöä energiantuotannon tehokkuuden maksimoimiseksi.

Ympäristönsuojelu ja alhainen ylläpito: Ei tarvetta betonisäätiöön, vähennä rakennusten pilaantumista, alhaiset ylläpitokustannukset.

Asennustila

1 ASENNUS

Sivuston tarkistus: Tarkista maan ja maaperän tyypin (ankkuriruuvit tai betonipohjat suositellaan).

Työkalulista: Sähköpora, jakoavain, taso, ankkuriruuvin kiinnityskone (valinnainen).

2 Asennusmenettely

Säätiön kiinnitys:

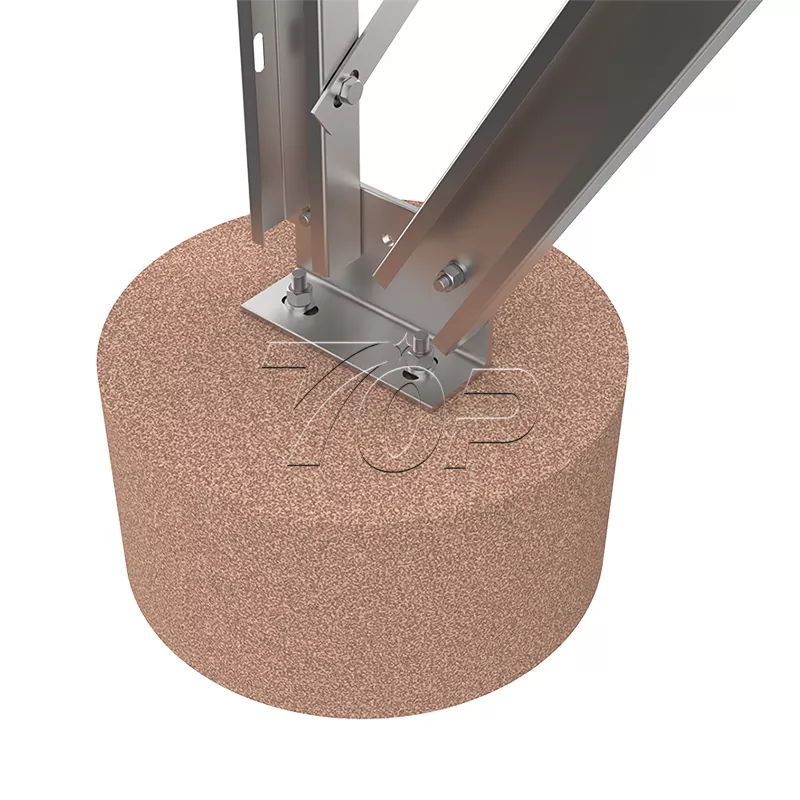

Jos käytetään betonialustaa: Kaada betonilaalit, joiden syvyys on vähintään 80 cm ja aseta tukipohjapultit.

Jos käytetään ankkuriruuveja (suositeltu): Ruuvaa ruuvit maahan suunnittelusyvyyteen (yleensä 1,2-2 m).

Tukikokoonpano:

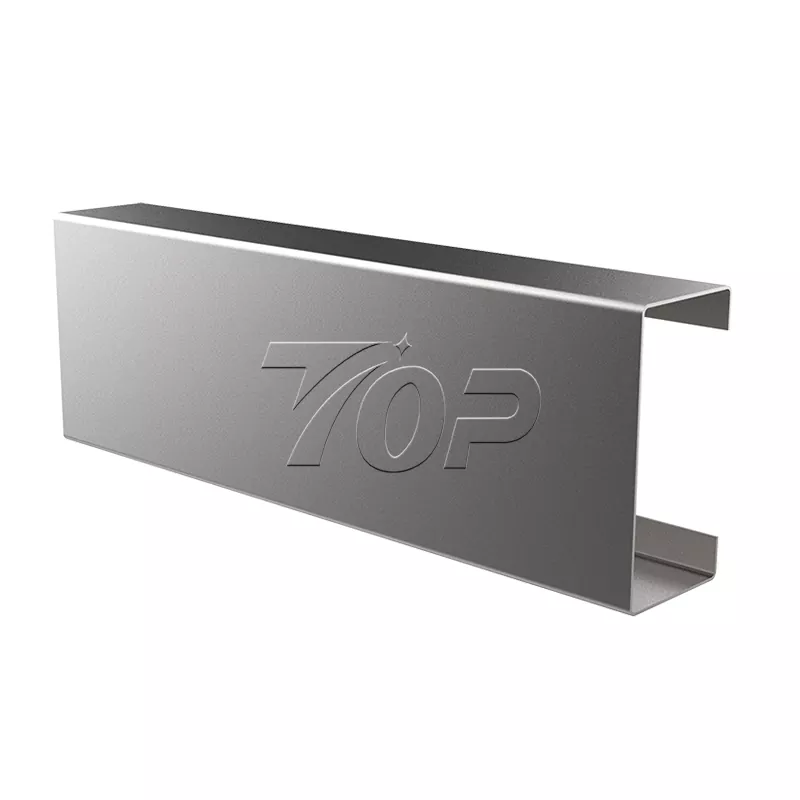

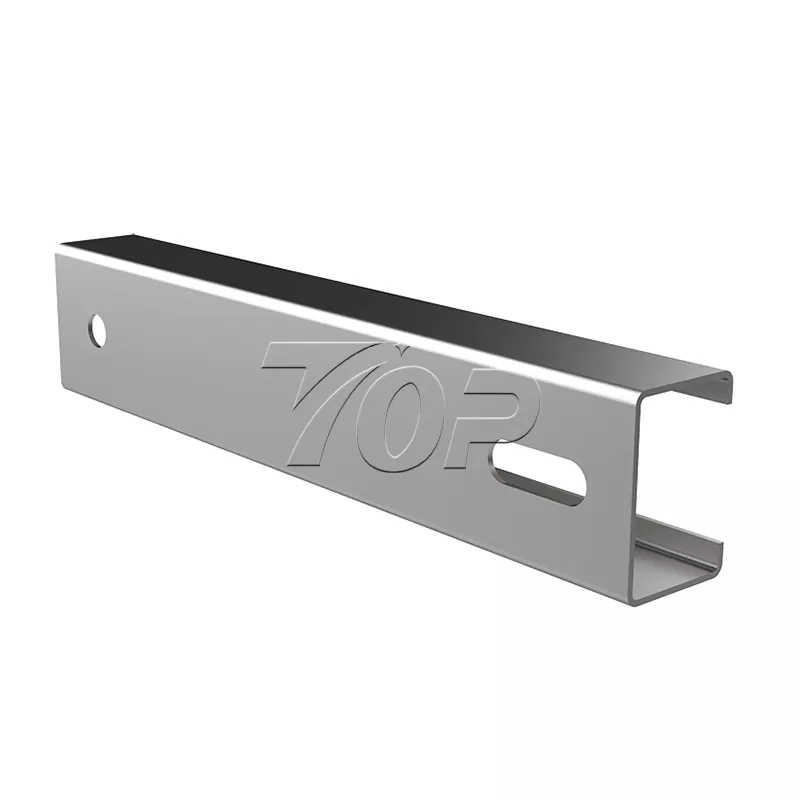

Kiinnitä C-muotoinen teräspylväs pystysuunnassa pohjaan ja kiristä se pulteilla.

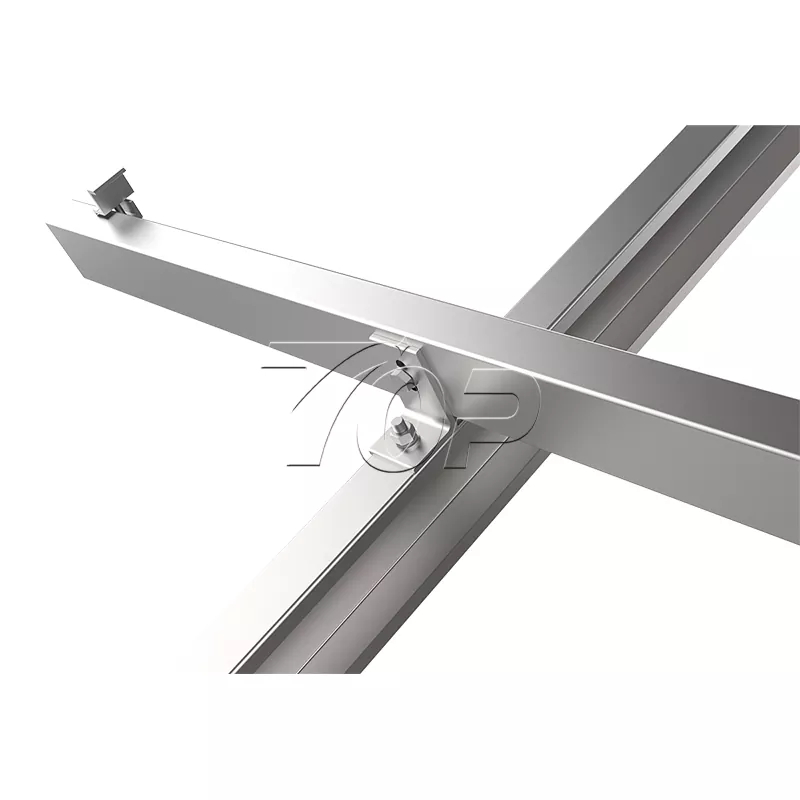

Asenna poikittaiset tukipalkit ja diagonaaliset housunkannattimet varmistaaksesi, että aurinkopaneelin maadoitustelineiden rakenne on taso (kalibraatti tasolla).

Asenna aurinkopaneelit:

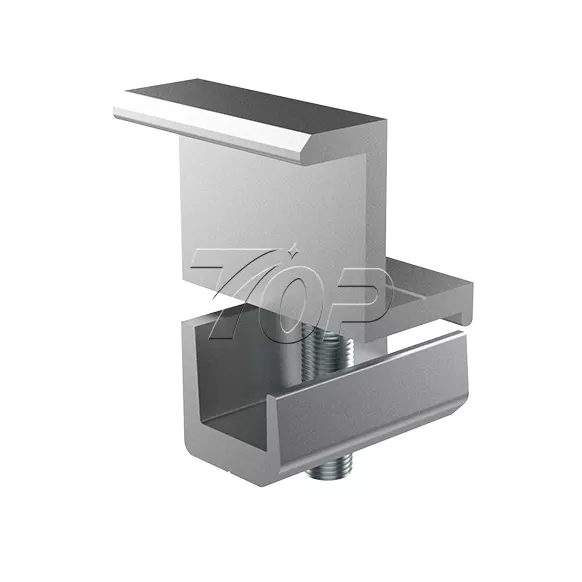

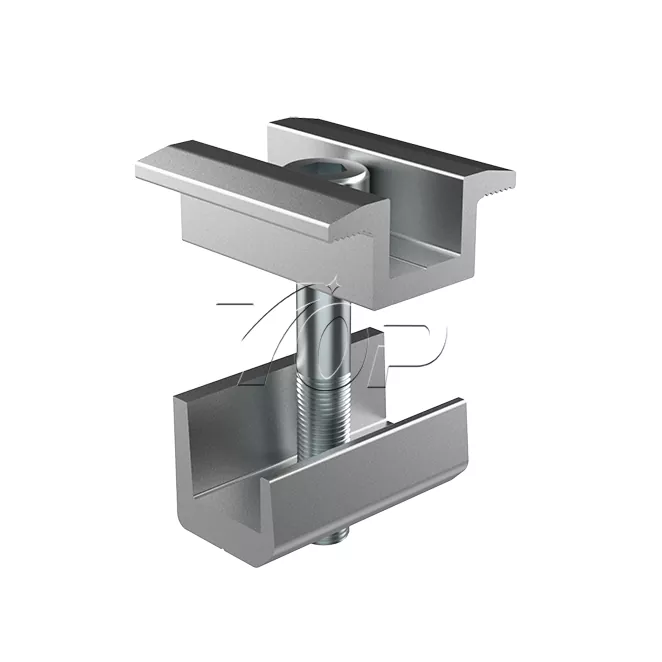

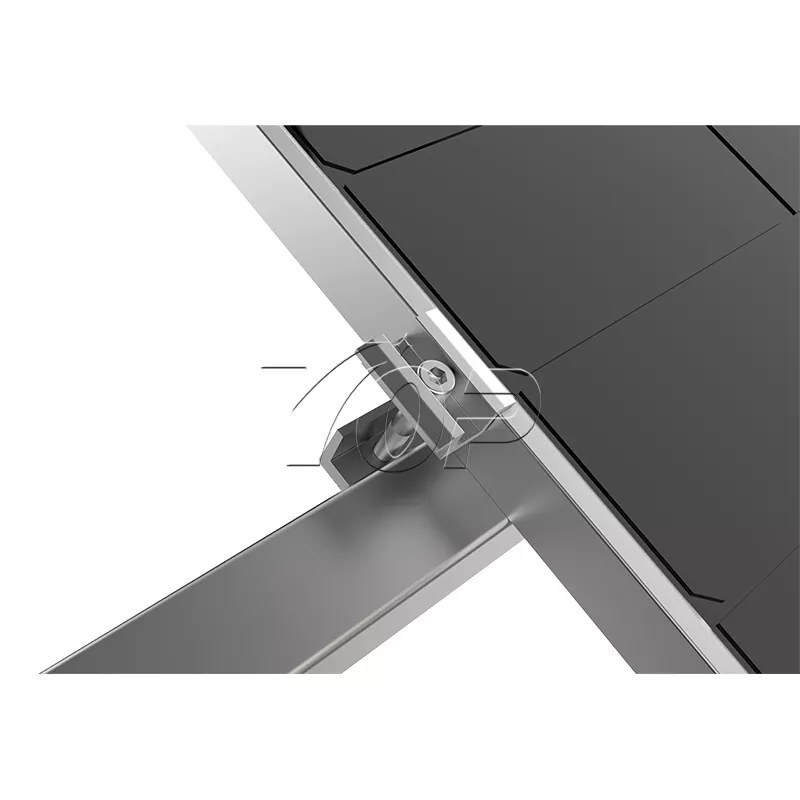

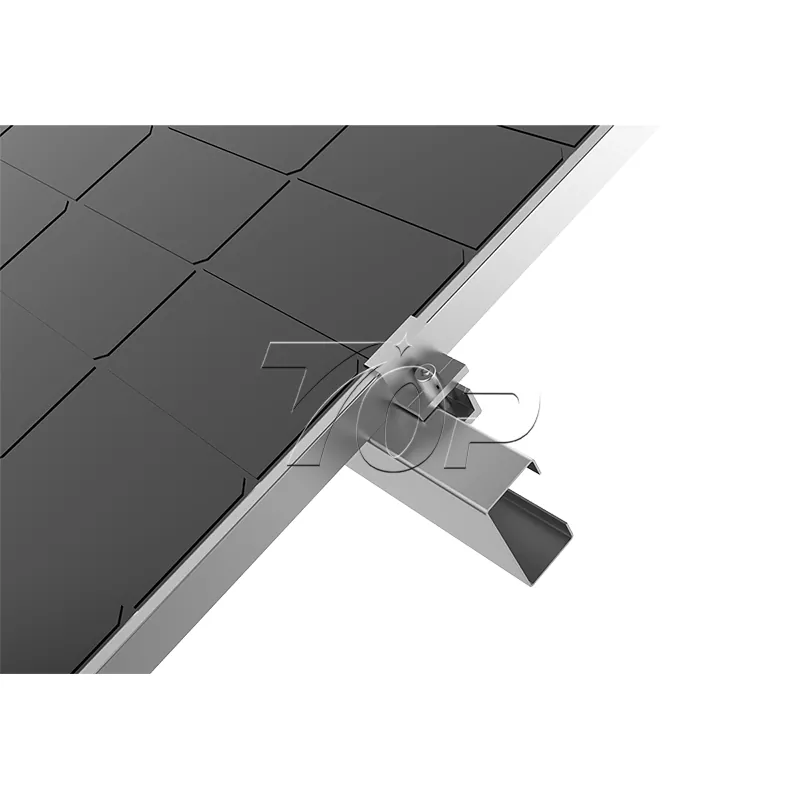

Aurinkoenjauhepaneelit asetetaan palkkiin ja kiinnitetään alumiiniseosilla kiinnityslaitteella tasaisen etäisyyden varmistamiseksi (suositeltu etäisyys ≥10 cm lämmön hajoamiseen).

Maadoitus ja tarkastus:

Kytke maakaapeli tukijärjestelmään ja testivastus (≤5Ω).

Pultin tiiviyden ja rakenteellisen vakauden täydellinen tarkastus.
